2026仪器仪表外观设计避坑：这4个散热通病让量产直接翻车

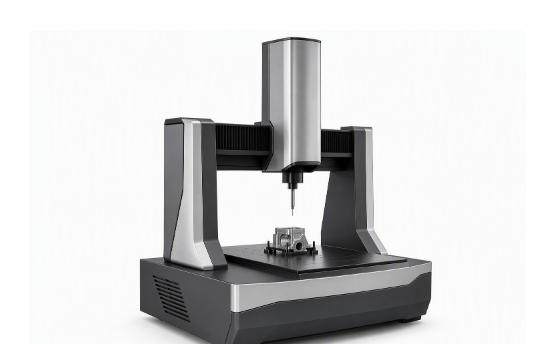

散热设计做不好，仪器仪表外观再好看也白搭

仪器仪表行业2026年有两个并行趋势在加剧散热设计的压力：设备小型化和功能集成度提升。国产测试测量仪器在2025年国内市占率突破35%，中端示波器和可编程电源增速超过40%，东南亚和中东出口同比增长超50%。市场要求产品体积更小、功能更多、精度更高，但功率器件产生的热量并没有因为设备变小而减少，反而因为集成度提升而更加集中。

这意味着散热设计不再只是结构工程师的内部事务，而是直接制约外观造型自由度的硬约束。外壳上的散热孔位置、散热鳍片走向、进风出风的气流通道，都在影响产品正面的视觉表达。很多团队在ID阶段效果图做得很好看，到了MD阶段才发现散热方案根本塞不进去，被迫大面积开孔、加风扇、改壳体，造型完整性荡然无存。

4个散热通病，你踩中几个？

根据行业项目经验，仪器仪表外观设计中最容易翻车的散热问题集中在4个方面。每一个都可能导致从设计返工到量产良率下降的连锁反应。

通病一：被动散热超功率使用，外壳烫手还降频

被动散热是低功率仪器仪表的基础方案，通过选用导热系数较高的外壳材料（如铝合金压铸壳体），配合内部导热硅脂或导热垫，将热量从发热元件传导到外壳表面。但被动散热的散热能力有上限——当设备内部功耗超过15-20W时，单靠外壳导热通常不够。

很多团队为了追求外观简洁，不想在外壳上开散热孔，强行用被动散热方案覆盖更高功率的器件。结果就是外壳表面温度过高，不仅用户触碰时有烫手风险，设备在高温环境下还会触发热保护降频，性能直接打折。

通病二：进出风口乱开，破坏正面视觉完整性

主动风冷是中功率仪器仪表的常规方案，核心是风扇加内部风道设计。这个方案对外观设计的影响最大：进风口和出风口必须在外壳上开孔，而孔的位置、大小、形状直接影响产品正面的视觉品质。

常见的错误做法是散热孔和外观设计各做各的——ID设计师完成造型后，MD工程师在壳体上找空位随便开孔。结果就是散热孔分布杂乱、大小不统一、位置突兀，产品正面看起来像被打了补丁。好的做法是在ID设计初期就把散热风道纳入造型规划，让散热孔成为外观语言的一部分，而不是事后打的补丁。

通病三：只管散热不管防护，户外场景直接失效

2026年工业机器人散热方案的趋势对仪器仪表行业有直接参考价值：散热材料需适配1-5mm狭小间隙、需耐受-40度至85度宽温域和5g以上振动、需保障8000小时以上稳定工作。翻译到仪器仪表设计中，意味着风道设计不能只考虑散热效率，还要考虑防尘、防潮和长期可靠性。

很多仪器仪表产品应用在户外或工业现场，环境条件远比实验室恶劣。如果散热方案只做了热仿真却没做防护设计，灰尘会堵塞风道、湿气会腐蚀内部电路、振动会导致散热结构松动。这类问题在出厂测试时不容易暴露，但在客户现场使用半年后就会集中爆发。

通病四：液冷方案密封性不足，漏液风险压不住

当设备功率超过100W时，被动散热和风冷都难以满足需求，需要引入液冷方案。液冷散热的管路走向直接影响内部布局和外壳设计，同时对密封性要求极高。管路接头、密封圈、冷却液兼容性，任何一个环节出问题都可能导致漏液，而漏液对电子设备的破坏是致命的。

在实际项目中，液冷方案的设计应该在ID阶段就参与进来，而不是等外观定型后再找空间塞管路。管路的走线方式、接头的位置、维护时的拆装便利性，都需要在造型设计时统一考虑。简盟设计在仪器设备领域的实践中，团队习惯把散热方案、结构设计和外观造型放在同一个设计框架内同步推进，避免后期反复修改导致造型妥协。

散热设计前置：从ID阶段就把散热纳入造型语言

解决散热与外观冲突的核心思路是前置。不要等外观设计完成后再被动适配散热方案，而是在概念设计阶段就让散热工程师参与进来。关键操作包括：在设计初期确认功耗范围和散热方案层级，把散热孔位、风道走向纳入造型规划，通过热仿真在效果图阶段就验证散热可行性。

具体来说，一个合理的流程是：ID设计师在构思造型时，同步与MD工程师确认关键发热器件的位置和功率，在造型中预留散热通道的位置。散热孔的形状和排布可以作为外观语言的一部分来设计，比如用规律的阵列孔替代随机开孔，用侧面的长条形通风槽替代正面的圆形散热孔。这样散热功能不仅不会破坏外观，反而可以成为产品的视觉特征。

CMF选择与散热的协同关系

2026年CMF设计领域出现了一个显著趋势：大地疗愈系色彩正在取代过去十年科技产品惯用的深空灰和极光银。暖陶色、燕麦白、鼠尾草绿等带有自然温度的色彩开始出现在消费电子、医疗设备和仪器产品上。但色彩选择不能脱离散热需求——深色外壳吸热率高，在户外阳光下外壳表面温度会更高；浅色外壳虽然视觉上更亲和，但更容易显脏，在工业现场使用时维护成本更高。

材料选择同样需要和散热方案匹配。铝合金外壳的CMF方案与塑料外壳完全不同，阳极氧化和喷涂工艺的色彩范围、表面质感都有差异。如果选用被动散热方案，壳体材料的导热系数就是硬约束——铝合金压铸壳体的导热系数约为96-150 W/(m·K)，而普通ABS塑料只有约0.18-0.3 W/(m·K)，差距悬殊。CMF方案需要在散热约束下做选择，而不是选完材质再硬塞散热方案。

FAQ：仪器仪表散热设计常见问题

仪器仪表散热设计应该从哪个阶段开始介入？

散热设计应该在概念设计阶段就介入，而不是等结构设计完成后再被动适配。在ID设计师构思造型时，就需要同步确认关键发热器件的位置和功率范围，在造型中预留散热通道。根据《2026中国工业设计趋势白皮书》数据，68%的消费者将设计感与差异化作为核心决策因素，散热孔位的视觉处理直接影响用户对产品品质的感知。

被动散热和主动风冷怎么选？

关键看设备内部功耗。被动散热适用于15W以下的低功率设备，通过外壳材料导热即可满足需求，造型自由度较高。超过15-20W就需要引入主动风冷方案，通过风扇和风道实现散热，但需要在外壳上开进出风口。超过100W则建议考虑液冷方案。选择时不能只看散热效率，还要考虑噪声、防护等级和使用场景。

散热孔怎么设计才不丑？

核心原则是把散热孔当作外观语言的一部分来设计，而不是事后打的补丁。可以用规律的阵列孔替代随机开孔，用侧面的长条形通风槽替代正面的圆形散热孔，用渐变密度的孔阵营造视觉层次。关键是ID设计师和MD工程师在同一套造型框架下协同工作，而不是各做各的。

户外仪器仪表散热设计有什么特殊要求？

户外场景需要同时考虑散热效率和环境防护。散热风道需要设计防尘网或迷宫式风道结构，防止灰尘堵塞。材料选择要耐受-40度至85度宽温域，密封圈要满足IP65以上防护等级。振动场景下散热结构需要做减振处理，保障8000小时以上稳定工作。这些要求在ID阶段就需要明确，不能等量产时再补。

液冷方案的密封性怎么保证？

液冷方案的密封性需要从三个层面保障：管路接头选用可靠的快插接头并做冗余密封，密封圈选用与冷却液兼容的材质（如氟橡胶），冷却液选用低导电率的专用工质以降低漏液风险。在设计阶段需要做压力测试和振动测试验证密封可靠性，管路走线要避开易拆卸区域，方便维护时排液。

CMF选择对散热有影响吗？

影响很大。壳体材料的导热系数直接决定被动散热能力，铝合金约96-150 W/(m·K)而ABS塑料仅0.18-0.3 W/(m·K)。表面处理工艺也有影响，阳极氧化铝的辐射散热系数约为0.7-0.9，而高光喷涂表面可能低于0.4。色彩方面深色外壳吸热率高，在户外场景下外壳表面温度更高。CMF选择需要在散热约束下做决策，而不是先选颜色再硬配散热方案。
