散热孔乱开，外观直接报废
仪器仪表的外观设计如果不在早期就考虑散热需求，等到结构验证阶段再补开散热孔，产品正面造型基本就毁了。2026年国产测试测量仪器国内市占率突破35%，中端示波器、可编程电源增速超40%（数据来源：中国仪器仪表行业协会），设备功能集成度持续攀升，但功率器件产生的热量并没有因为设备变小而减少。散热孔的位置、大小、形状直接决定产品正面的视觉品质，这不是画完外观图之后才考虑的事。
实际项目中常见的翻车场景是这样的：工业设计师做了一版简洁有力的正面造型，结构工程师后期发现散热不够，在面板两侧和底部强行开孔，结果造型被打得七零八落。正确的做法是在概念设计阶段就把散热方案纳入约束条件，让进风口和出风口成为造型语言的一部分，而不是后期打补丁。
三个散热避坑要点，每个都和造型直接相关
坑一：散热孔位置只看风道，不看视觉

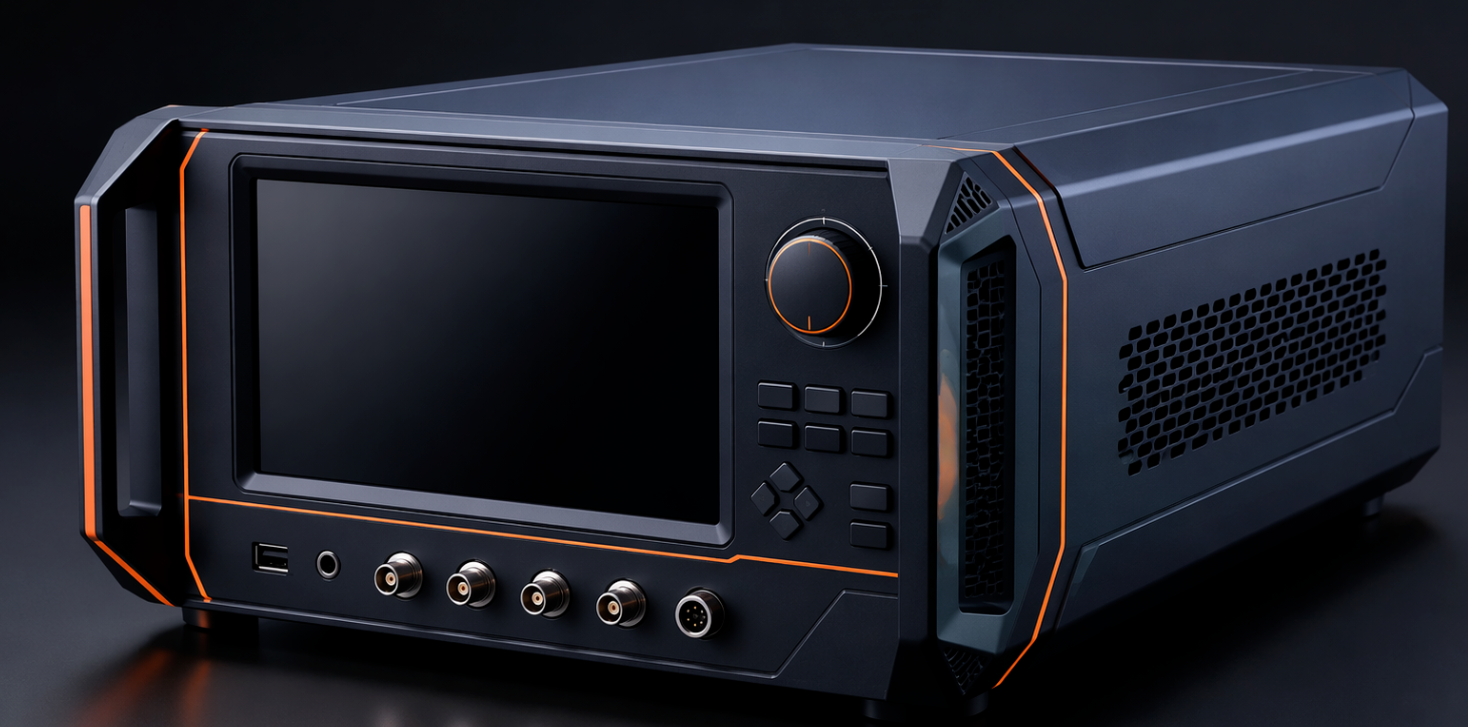

散热孔的布局不能只服从气流效率，还要服从视觉秩序。很多仪器产品的散热孔开在正面两侧，排列不均匀，看起来像后期补的补丁。建议将进风口设计在底部或背面，出风口设计在顶部或侧面后方，正面尽量保持完整。这样既满足空气对流需求，又不破坏正面造型的整体感。
2026年工业机器人散热方案的趋势对仪器仪表有直接参考：散热材料需适配1-5mm狭小间隙，需耐受-40至85度宽温域和5g以上振动，需保障8000小时以上稳定工作。这些要求意味着风道设计不能只考虑散热效率，还要兼顾防尘、防潮和长期可靠性。
坑二：壳体材料选了好看但导热差的
外壳材料的导热性能直接决定被动散热的上限。铝合金压铸壳体的导热系数远高于塑料外壳，但阳极氧化和喷涂工艺的色彩范围、表面质感与塑料完全不同。如果工业设计师在CMF阶段只考虑外观效果，选了一个视觉效果好但导热差的塑料材质，结构工程师就不得不加装风扇，又回到散热孔布局的问题上。
功耗在15-20W以下的设备可以靠外壳被动散热，超过这个阈值基本要引入主动风冷。如果产品定位是便携式仪器，重量和厚度都有严格限制，材料选择的矛盾会更加突出。提前做功耗评估，把散热方式纳入CMF决策，能避免后期大量返工。
| 散热方案 | 适用功率范围 | 对外观造型的影响 | 设计难点 |
|---|---|---|---|
| 被动散热 | 15W以下 | 壳体材料受限，造型较自由 | 高温外壳可能烫手 |
| 主动风冷 | 15W-100W | 需开进出风口，影响正面完整性 | 孔位美观与气流效率平衡 |
| 液冷散热 | 100W以上 | 需预留管路接口，造型限制大 | 密封性和可维护性 |
坑三：风道设计和防护等级互相打架
仪器仪表经常用在工业现场，防护等级是硬指标。但风道设计需要进出风口，孔洞越多防护越难做。有些产品为了达到IP54以上防护等级，在散热孔上加防水透气膜，结果风阻增大，散热效率下降，又得加大风扇或增加孔数，形成恶性循环。这个问题必须在造型设计初期就明确防护等级要求，把防水防尘方案和风道布局同步规划。
从散热约束倒推外观设计方案
好的仪器仪表外观设计不是先画造型再补散热，而是把散热约束作为设计输入条件。项目启动阶段就要确认三个关键参数：设备总功耗、目标防护等级、使用环境温度范围。这三个参数决定了散热方案的大方向，也决定了外观造型能发挥的空间。
功耗在15W以下的设备可以走被动散热路线，外壳材料选铝合金压铸或高导热塑料，造型自由度较高。15W到100W的设备需要主动风冷，散热孔的布局要纳入正面造型语言统一设计。100W以上的精密仪器可能需要液冷，管路接口的位置要提前规划，避免破坏产品正面的视觉完整性。像简盟设计在做核辐射监测仪、三屏便携加固计算机这类仪器产品时，就是从功耗和环境约束出发倒推造型方案，让散热结构和外观造型在概念阶段就形成统一。
FAQ
仪器仪表散热孔必须开在正面吗？
不一定。进风口建议设计在底部或背面，出风口设计在顶部或侧面后方，正面尽量保持完整。这样既满足空气对流需求，又不破坏正面造型的整体感。如果必须在正面开孔，建议用格栅或纹理化处理，让孔洞成为造型语言的一部分。
被动散热和主动风冷怎么选？
主要看设备总功耗。15W以下通常可以靠外壳被动散热；15W到100W需要主动风冷，即风扇加风道；100W以上可能需要液冷。建议在概念设计阶段就做功耗评估，提前确定散热方案类型，避免后期被动调整。
防护等级高和散热效率好能同时实现吗？
可以，但需要提前规划。在散热孔上加防水透气膜是常见方案，但会增加风阻。解决方案是适当增大孔面积补偿风阻，同时在风道设计上优化气流路径，减少不必要的弯折。关键是防护等级要求要在造型设计初期就明确，不能等造型定稿了再补。
仪器仪表外观设计什么时候介入散热方案最合适？
越早越好，理想情况是在概念设计阶段就同步考虑。项目启动时确认设备总功耗、目标防护等级、使用环境温度范围这三个参数，散热方案的大方向就确定了，外观造型的发挥空间也有了明确边界。等造型定稿再补散热，大概率要推翻重来。
铝合金外壳和塑料外壳在散热设计上有什么区别？
铝合金压铸壳体导热系数高，被动散热效果好，但阳极氧化和喷涂工艺的色彩范围与塑料不同。塑料外壳导热差，但色彩和表面质感选择更丰富，CMF设计自由度更高。功耗高的设备优先选铝合金，功耗低且对色彩要求高的可选塑料但需注意被动散热上限。
2026年仪器仪表外观设计有什么新趋势？
PI设计（产品形象识别系统）正在从消费电子向工业仪器渗透。核心是从企业核心产品中提炼2-3个标志性造型元素在不同产品线上一致性复用，包括散热孔的格栅纹路、进风口的造型比例等。散热设计不再是纯结构问题，而是品牌识别的一部分。
